Kit mortero epoxi

CARACTERÍSTICAS:
Mortero epoxi de tres componentes especialmente desarrollado para realizar la protección y cualquier tipo de reparación rápida y definitiva de hormigón gracias a su extraordinaria adherencia sobre la mayoría de sustratos y elevada resistencia a la compresión.
No contiene agua ni disolventes, por lo que no sufre retracción alguna durante el fraguado.
El producto no es tóxico ni emana olores durante ni tras su aplicación, por lo que puede entrar en contacto con alimentos sin ningún riesgo.
Excelente resistencia química y a la abrasión. Fácil de mezclar y aplicar.

APLICACIONES:
Puede ser empleado tanto en interior como en exterior.
Entre otras aplicaciones cabe destacar las reparaciones y reconstrucciones de:
1. Pavimentos de hormigón
2. Baldosas
3. Muelles de carga
4. Rampas y entradas a talleres
5. Hormigón bajo el agua
6. Muros de contención
7. Peldaños deteriorados
8. Sumideros, alcantarillas y canalones
9. Repisas y dinteles
10. Puentes de hormigón
11. Túneles
12. Balcones
13. Sótanos

En superficies verticales se podrá aplicar un grosor máximo de 12,5 mm sin que descuelgue.
Puede emplearse en cualquier factoría donde se procesen o manipulen productos alimenticios, producto aprobado por el Departamento de Agricultura del Gobierno Federal de EEUU (USDA) y comprobado según las normas F.D.A. (Food and drugs Administration).

MODO DE USO:
La superficie a tratar deberá estar limpia, seca y exenta de grasas, aceites y demás contaminantes.
Cuando se trate de hormigón nuevo se debe eliminar la lechada superficial por medios mecánicos.
Para garantizar una máxima adherencia del mortero sobre la superficie, ésta debe ser imprimada con la imprimación para mortero que forma parte del Kit mortero epoxi.
Una vez mezclados los dos componentes de la imprimación (base más activador) ésta deberá ser aplicada inmediatamente.
Romper la bolsa de Agregado Árido y verter su contenido en el cubo.
Para obtener un mortero menos denso emplearse 2/3 del contenido de Agregado árido.

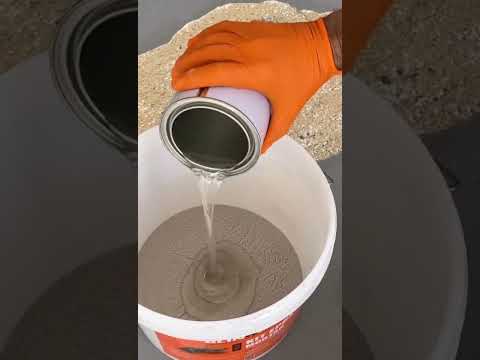

Mezclar el componente base y el componente activador de la resina hasta obtener un material homogéneo y verterlo sobre el agregado árido, mezclar durante un mínimo de 3 min.
Para conseguir una mezcla perfecta se recomienda emplear medios mecánicos.
En algunas ocasiones puede mezclarse con pequeñas proporciones de arena de sílice (750 g máximo).
Una vez preparado el mortero éste deberá ser aplicado con llana o espátula presionando firmemente sobre la superficie imprimada.
Se recomienda el empleo de un espesor medio de 6 mm.

CARACTERÍSTICAS TÉCNICAS:
Relación de mezcla de la resina (A+B): 2:1 en volumen y 2:1 en peso
Relación de mezcla imprimación (A+B): 2:1 en volumen y 2:1 en peso
Tiempos de fraguado a 20 ºC y espesor medio de 6 mm:
- Vida útil de la mezcla: 70 minutos
- Tráfico peatonal o ligero: 8 horas
- Resistencia mecánica total: 24 horas
- Resistencia química total: 7 días
(a mayor temperatura y mayor espesor menor tiempo de fraguado)
Densidad mortero: 2,2 g/cm3
Sólidos en Volumen: 100 %
Resist
